Düşük gürültü
Kentsel ve hassas çalışma alanları için kontrollü mekanik kırma.
Üniversiteler Mah. 1597. Cad. No: 3A İç Kapı No: 127, Çankaya / Ankara info@armazemin.com.tr

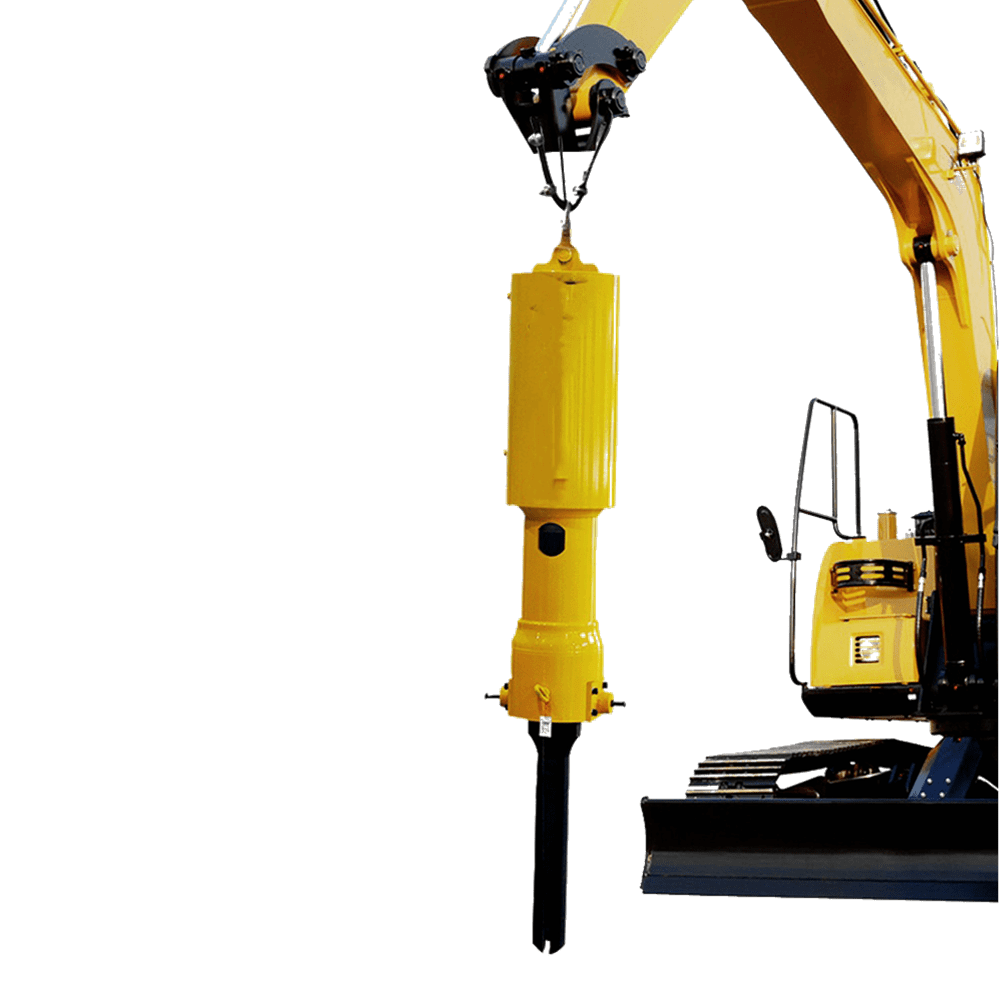

RL-220 & RL-320
Kayayı Kontrollü Güçle Ayırın.
Rilon büyük kaya ayırıcıları; patlayıcı kullanmadan, düşük titreşim ve düşük gürültüyle yüksek hacimli sert kaya kazıları için geliştirildi.
Türkiye’de satış, proje danışmanlığı ve teknik destek
3.200 tMaks. ayırma kuvveti
2Model seçeneği
DüşükTitreşim & toz
Kontrollü kaya kazısı
Patlatmanın sınır olduğu yerde.
Hidrolik silindir, önceden açılmış deliğe yerleştirilen kama grubunu yana doğru genişletir. Kaya, darbeyle parçalanmak yerine içeriden ve belirlenen yönde ayrılır.
02
Düşük toz & titreşim
Çevredeki yapılara ve saha operasyonuna daha az etki.
03
Yüksek verim
3.200 tona ulaşan ayırma kuvvetiyle büyük hacimli işler.
04
Kolay kurulum
Standart ekskavatöre pratik montaj ve taşıyıcı hidrolik gücü.
Ayırma yönü delik düzeni ve kama yönelimiyle kontrollü biçimde planlanabilir.

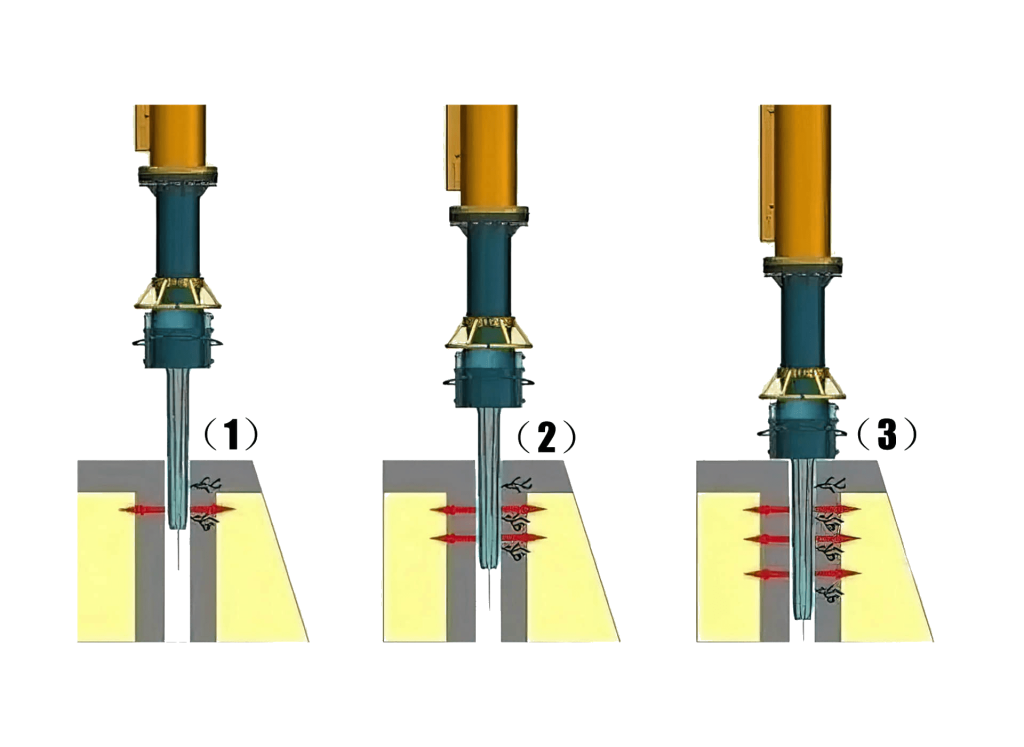

Çalışma prensibi
Üç aşamada kontrollü ayırma.
01
Delme
Kaya kütlesinde uygulamaya uygun çap ve derinlikte delik hazırlanır.
02
Yerleştirme
Karşı kamalar ve merkez kama deliğe, hedeflenen ayırma yönüne göre yerleştirilir.
03
Ayırma
Hidrolik basınç merkez kamayı ilerletir; kaya kontrollü bir çatlak hattı boyunca ayrılır.
Uygulama alanları
Sahada daha az etki. İşte daha fazla kontrol.
Yüksek hacimli kaya kırma işlerinde, çevre kısıtlarına ve projenin üretim hedeflerine uygun mekanik çözüm.
Açık ocak & taş ocağı
Sert kaya kütlelerinin kontrollü ve yönlendirilmiş ayrılması.
Yol genişletme
Trafik ve çevre etkisinin kritik olduğu altyapı projeleri.
Temel kazıları
Yerleşim alanlarında hassas ve ölçülebilir kaya sökümü.
Endüstriyel sahalar
Patlatma kısıtı bulunan tesis ve büyük şantiye uygulamaları.

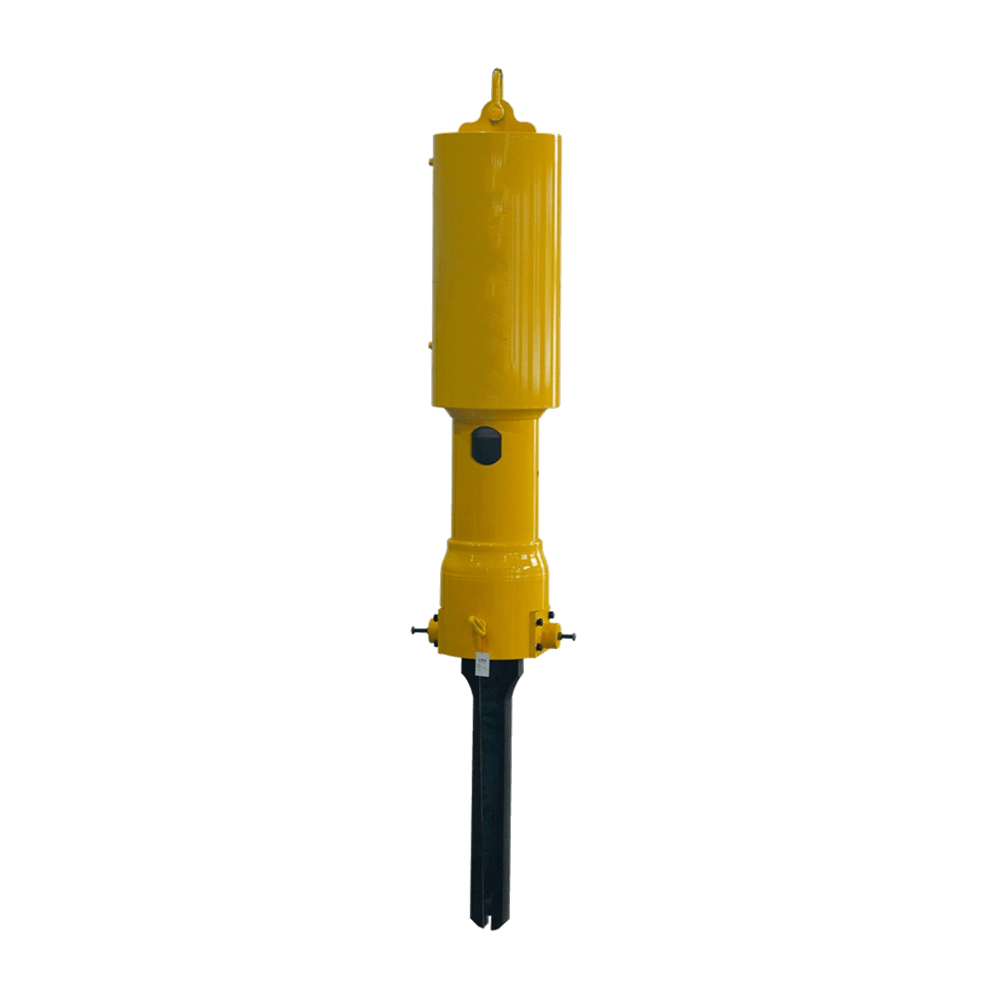

RL serisi
RL-220
RL-320
Proje ölçeği, kayaç yapısı, delik planı ve ekskavatör özelliklerine göre doğru model Arma Zemin teknik ekibiyle belirlenir.
Ultra yüksek dayanımlı kama grubu
Düşük sürtünme katsayısı
Ayarlanabilir ayırma yönü
Sağlam ve uzun ömürlü yapı
Entegre hidrolik delme & ayırma
Tek makine. İki operasyon.
Rilon entegre sistemi; hidrolik kaya deliciyi, kaya ayırıcıyı ve ekskavatörü tek çözümde birleştirir. Ayrı bir deliciye ihtiyaç duymadan aynı taşıyıcıyla delme ve ayırma yapılır.
360° dönüş
1 m/dk delme
Kablosuz kontrol
Otomatik toz giderme
Model ailesi
01
RL-300
Entegre delme & ayırma modeli
02
RL-400
Entegre delme & ayırma modeli
03
RL-500
Entegre delme & ayırma modeli
Uygun model; ekskavatör kapasitesi, kayaç yapısı, delik düzeni ve saha koşullarına göre belirlenir.
RL-300 · RL-400 · RL-500
Teknik özellikler
Model karşılaştırması ve makinenin ana bileşenleri. Nihai konfigürasyon proje koşullarına göre teyit edilir.
| Özellik | RL-300 | RL-400 | RL-500 |
|---|---|---|---|
| Uyumlu ekskavatör (ton) | 20–40 | 30–40 | 40–50 |
| Uzunluk (mm) | 4.020 | 4.200 | 4.950 |
| Genişlik (mm) | 1.560 | 1.580 | 1.720 |
| Yükseklik (mm) | 1.700 | 1.850 | 2.200 |
| Toplam ağırlık (ton) | 4,0 | 4,2 | 5,2 |
| Delme çapı (mm) | 115 | 130 | 152 |
| Delme derinliği (mm) | 1.500 | 1.500 | 2.400 |
| Ortalama delme hızı (m/dk) | 0,8 | 0,8 | 0,8 |
| Darbe enerjisi (J) | 350 | 400 | 450 |
| Darbe basıncı (bar) | 180 | 180 | 180 |
| Darbe debisi (L/dk) | 180 | 350 | 460 |
| Darbe gücü (kW) | 25 | 65 | 110 |
| Maksimum sistem debisi (L) | 400 | 460 | 580 |
| Sistem anma basıncı (MPa) | 40 | 40 | 40 |
| Kompresör kapasitesi (L/dk) | 6,3 | 8,0 | 8,0 |
| Ayırıcı modeli | 300 | 300 | 320 |
| Anma ayırma kuvveti (ton) | 5.000 | 6.000 | 8.000 |
| Kama seti uzunluğu (mm) | 1.000 | 1.000 | 1.300 |
| Ayırma süresi (sn) | 7 | 7 | 8 |
| Ayırma mesafesi (mm) | 25 | 30 | 35 |
Türkiye genelinde çözüm
Sahanızı birlikte değerlendirelim.
Kayaç yapısı, üretim hedefi ve taşıyıcı makine bilgilerinizi paylaşın. Projeniz için uygun Rilon çözümünü birlikte belirleyelim.
